关于BMA连接器,你想知道的都在这里!

发布时间:2022-06-16 点击数:1020

技术支持详情

BMA是一种超小型盲插滑入式新型射频同轴连接器,专为高频机架和面板射频应用而设计,用于盲插合低功率微波应用中连接绝缘外径不大于3.0mm的柔软和半硬电缆。根据 IEC 60169-33 进行了标准化,接口界面采用空气界面,体积小接触可靠,最高工作频率可达到22GHz。

图1 BMA型接头示例

BMA主要性能指标

特性阻抗:50Ω
工作频率: 0~22GHz
接触电阻:内导体≤2.0mΩ 外导体≤2.0mΩ
绝缘电阻: ≥5000MΩ
介质耐压: 1500V
电压驻波比: ≤1.30
连接器耐久性:1000次

在很多空间有限的场合,螺纹射频连接有时会无法正常使用。BMA连接器盲插滑入式连接方式,在未完全对准的情况下也能通过压力将插头压入插孔实现配接,并进一步通过独特结构设计实现可靠的连接。

BMA连接器广泛应用于模块化整机产品中的各种互连,例如高速高密度面板和背板、高速数字信号系统、相控阵雷达系统、射频背板和背板组件等。

根据不同安装类型的应用,BMA连接器可分为插孔连接器、面板安装连接器、穿连接器、PCB连接器螺入式密封连接器等

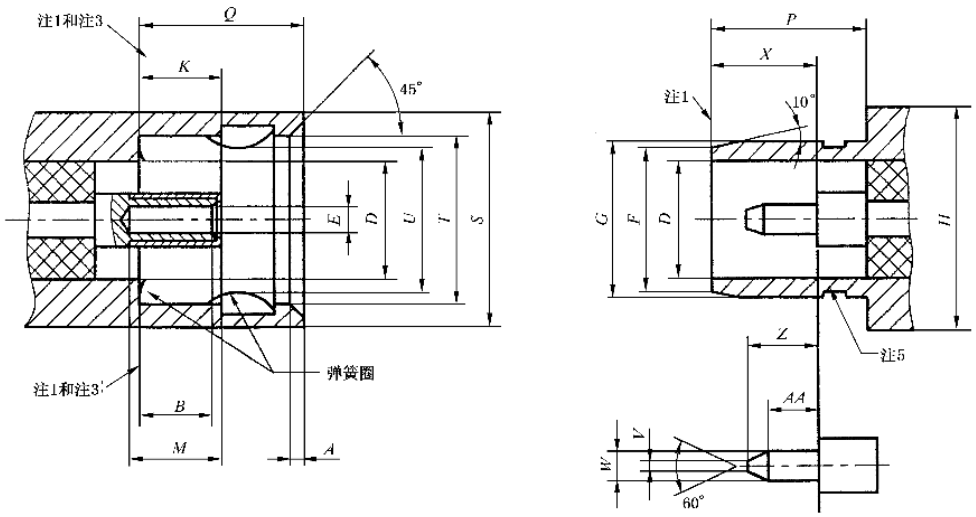

图2 通用BMA连接器界面参考图

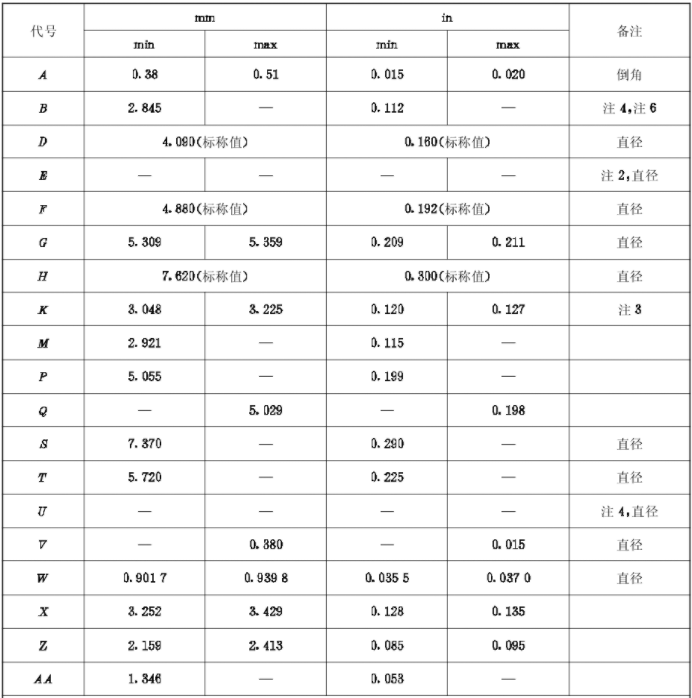

表1 界面尺寸表(仅供参考)

BMA系列连接器从结构尺寸上讲是SMA系列化,通常外壳由不锈钢或钝化不锈钢制成,内导体采用铍铜镀金,介电材料采用PTFE,具有一定程度的抗震性和抗冲击性。BMA的优点是体积小、接触可靠、机械电气性能优异、对接方便等,近几年来在国内外已得到了越来越广泛的应用。

近日RFTOP®网站www.rftop.com发布一款优质SMA公头转BMA母头转接器,性能指标优异,性价比极高,已在RFbuy®射频商城www.rfbuy.com上架在线销售,仅售¥32!无最小起订量要求,可当天发货。

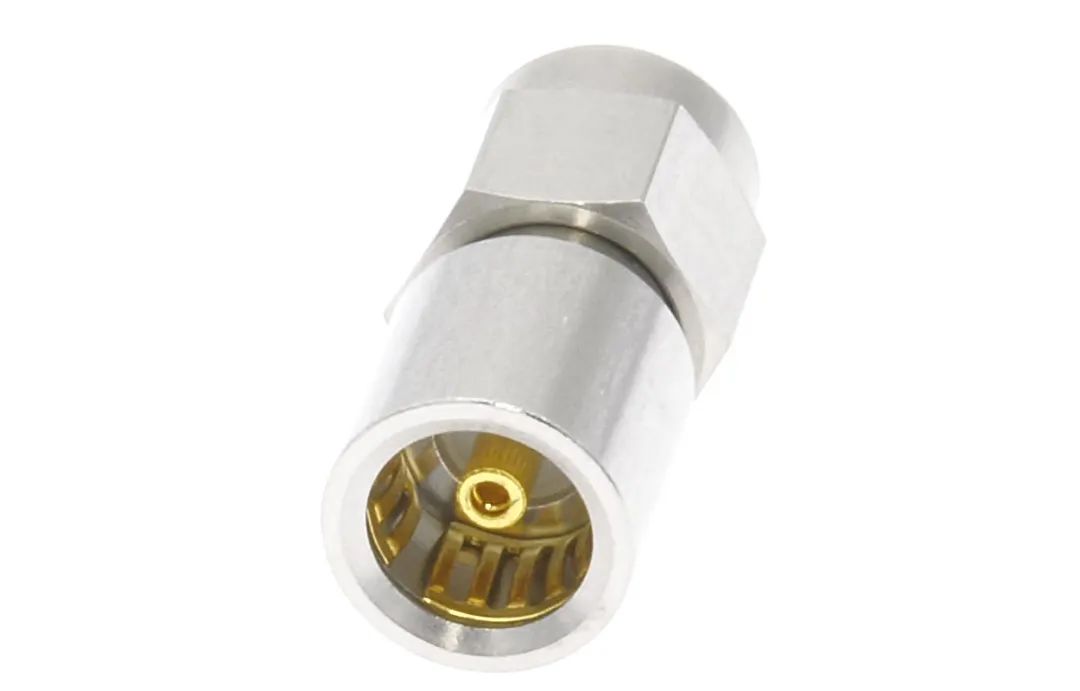

SMA公 转 BMA母 转接器|不锈钢,DC-18GHz

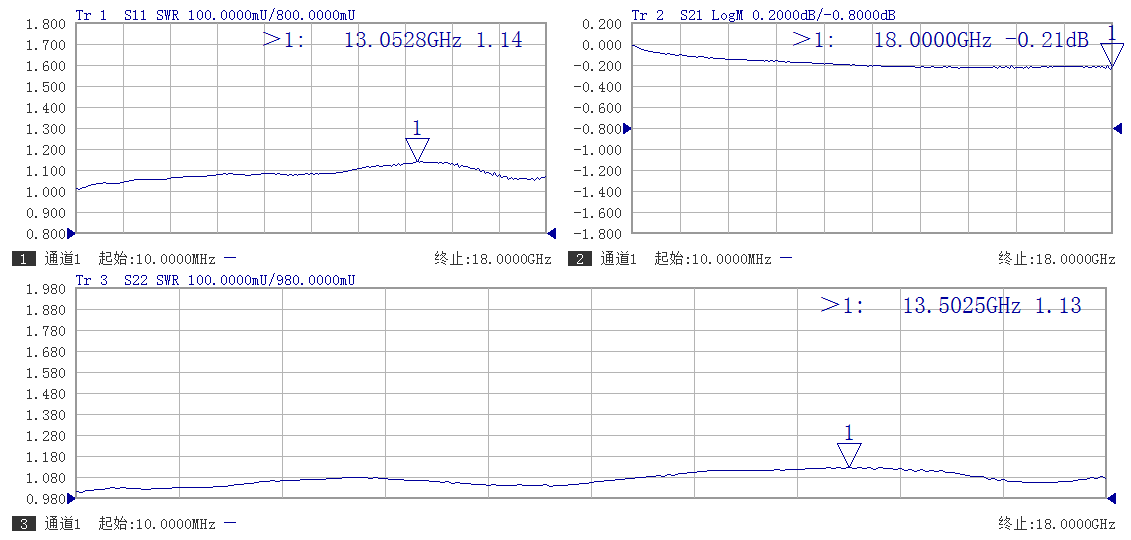

RA18S36 实测曲线
